QZF-89型全天侯防火防爆呼吸阀

发布日期:[2018-09-12]     点击率:

QZF-89全天候防冻阻火呼吸阀产品概述:

全天候防冻阻火呼吸阀是安装在固定顶罐上的通风装置,起减少油品蒸发损耗,控制储罐压力及阻止外界火焰传入的作用。该阀具有通风量大,泄漏量小,耐腐蚀等特点,并有静电接地线,使该阀与罐体保持等电位。该阀具有防冻性能,适用于寒冷地区。


性能及特点:

QZF-89型全天候防冻阻火呼吸阀是安装在固定顶罐上的通风装置,起减少油品蒸发损耗,控制储罐压力及阻止外界火焰传入的作用。 该阀具有通风量大,泄漏量小,耐腐蚀等特点,并有静电接地线,使该阀与罐体保持等电位。该阀具有防冻性能,适用于寒冷地区。

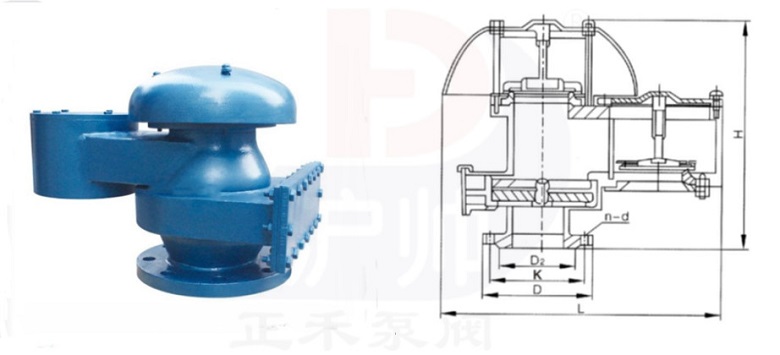

结构图:


主要技术参数:

正压

353Pa (36mmH2O), 980.7Pa(100mmH2O)

负压

294.2Pa(36mmH2O)



阀体材料

碳钢WCB、不锈钢304、316、铝合金

正压阀盘材料

不锈钢304、316、铝合金

负压阀盘材料

不锈钢304、316、四氟PTFE

环境温度 ℃

-30~60

国标法兰连接外形尺寸: GB、JB


规格

安装尺寸(mm)

D1

D

L

H

N-d

DN50

Ø110

Ø140

362

360

4×14

DN80

Ø170

Ø185

513

445

4×18

DN100

Ø170

Ø205

513

445

4×16

DN150

Ø225

Ø260

640

610

8×18

DN200

Ø280

Ø315

770

700

8×18

DN250

Ø335

Ø370

918

828

12×18

DN300

Ø395

Ø435

1050

910

12×23

美标法兰连接尺寸:ANSI、API、ASME 可供JIS标准

规格

安装尺寸(mm)

D1

D

L

H

N-d

2"

120.5

152

362

360

4×14

3"

152.5

190

513

445

4×18

4"

190.5

229

513

445

4×16

6"

241.5

254

640

610

8×18

8"

298.5

343

770

700

8×18

10"

362

406

918

828

12×18

12"

483

432

1050

910

12×23


订货须知:
订货时请注明:产品名称、公称通径、压力等级、材质、法兰标准、操作压力等详细参数。
以上产品尺寸为常规通用型号,如需其他规格尺寸、非标产品设计图纸和详细参数、或使用的场合非常重要的环境比较复杂时请于我公司联系,由我们的专家为您审核把关,竭诚为您服务。
