9805型先导式呼吸阀

发布日期:[2018-09-12]     点击率:


9805型先导式呼吸阀产品概述:

带有管道输送功能的先导式泄放阀用在液体储罐上及其它容器或系统中以防止由于内部压力或真空过大对这些容器或系统造成破坏。与标准泄压阀相比,先导式泄压阀有两个主要优点:1)它对设定的压力具有气密性 2)当小于设定压力的10%时,它是完全打开的。这些特性使得它的工作压力非常接近储存罐允许的大工作压力。高工作压力减少了蒸发和排气量,从而降低产品的损失和处理排放的成本。

一、9805型先导式呼吸阀工作原理

先导阀A的功能是控制主动阀的压力或主动阀的上圆顶帽。致动隔板的有效面积(1)比阀座区要大很多。储罐的压力作用于制动隔板的上面和主阀座区。因为有面积比,向下力(致动器)比开启力(阀座)要大,这样就形成了一个密封主阀座。

当存储罐的压力达到调定压力时,作用于控制阀感应隔板的向上的力就会克服向下的弹力。控制阀开始从座滑到呼吸阀通道。这个滑动会导致圆顶帽上部的压力降低。这样,作用于主阀座的压力就会开启阀门缓解过压状态。

排放针的调节作用可以操作“快动作”或者“调节”控制阀。 对于快动操作,主阀座可以很快上升以便全开。在调节作用方面,即使流量上升到额定调定压力的额定功率时,阀座仍可以上升到足以维持调定压力的状态。

只要存储罐的压力高于控制阀的调定压力,主阀就会保持开启(或者流动)状态。

当存储罐的压力降到控制阀的复位压力时,控制阀就会关闭并允许存储罐水蒸气回流到上圆顶帽。 当上圆顶帽的压力上升时,支撑板联合装置就会紧贴着底座。

可调喷口或者排放针影响主阀的闭合。排放可以从对于调节操作的零开始变化到对于快动作操作的10%。

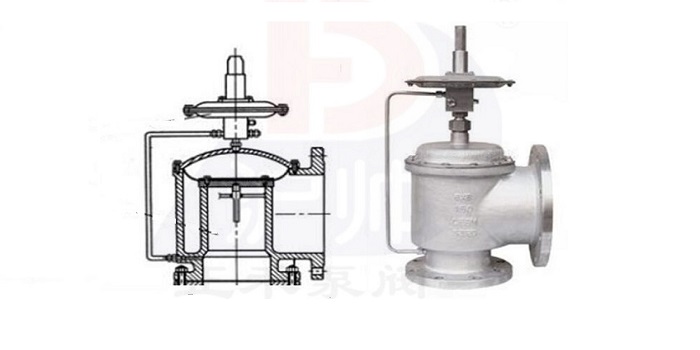

结构图:


三、9805型先导式呼吸阀产品性能:

1

规格范围:DN25-DN300

2

压力范围:0.6MPa~1.6MPa

3

环境温度:--30~60℃

4

连接形式:法兰

5

阀体材料:碳钢WCB、不锈钢304、316、

6

阀座材质:不锈钢

7

适用范围:汽油、煤油、柴油、芳烃、硫、空气等石油化工物料

订货须知:

订货时请注明:产品名称、公称通径、压力等级、材质、法兰标准、操作压力等详细参数。以上产品尺寸为常规通用型号,如需其他规格尺寸、非标产品设计图纸和详细参数、或使用的场合非常重要的环境比较复杂时请于我公司联系,由我们的专家为您审核把关,竭诚为您服务。
