HXF-4型带呼单接管(阻火)呼吸阀

HXF-4型带呼单接管(阻火)呼吸阀

HXF-4型带呼单接管(阻火)呼吸阀详情介绍

HXF-4型带呼单接管(阻火)呼吸阀产品概述

平衡式带呼出接管(阻火)呼吸阀在系统中起保护作用,在实际应用时,应根据实际需要选择其特性类型,并根据大排气量选择其通径方案。带呼出接管(阻火)呼吸阀是新型改进型呼吸阀,集合呼吸阀与储罐阻火器的双重作用。根据国家标准《石油化工企业设计防火规范》之规定:“储存甲、乙类液体的固定式顶罐,应设阻火器和呼吸阀”。

带呼出接管(阻火)呼吸阀是原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上不可缺少的主要通风设备,是防止蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。带呼出接管(阻火)呼吸阀是维护储罐气压平衡,减少介质挥发的节能产品。

带呼出接管(阻火)呼吸阀是储罐上的通风及阻火装置,能起到减少油品蒸发损耗,控制储罐压力平衡和控制火焰的作用。它能对储罐内外压力进行自动调节等特点。呼吸阀内设有静电保护装置,使得该阀时刻与罐体保持同等电位。呼吸阀的品种很多,各有其不同的性能和特性,在选择时就要按照其特性所满足的条件,是否能达到理想的运行效果,经多方面考虑一些客观的因素即可,带呼出接管(阻火)呼吸阀就是其中一个受市场欢迎的产品。

HXF-4型带呼单接管(阻火)呼吸阀性能及特点

带呼出接管(阻火)呼吸阀阀盘采用四氟材料,耐低温,防冻性能好;阻火盘采用不锈钢材质,阻火性能优良;壳体选用不锈钢、铸钢和铝合金,结构紧凑,阻火性能强、通气量大、泄漏量小、耐腐蚀、耐低温、防霜冻、易检修,使用方便等特点。

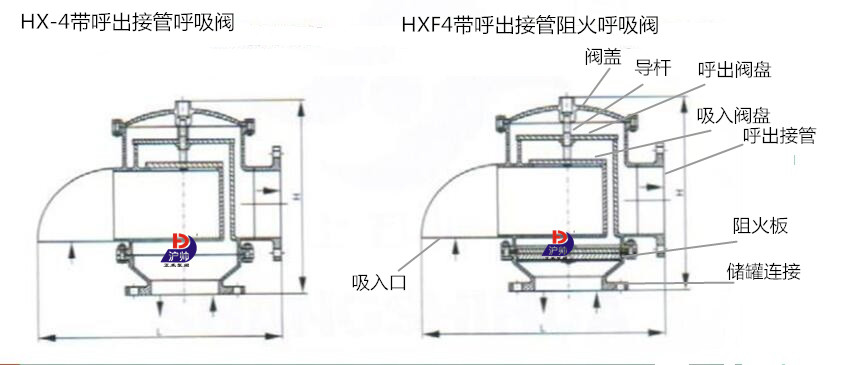

HXF-4型带呼单接管(阻火)呼吸阀结构图

呼吸阀

HXF-4型带呼单接管(阻火)呼吸阀规格尺寸

DN

40

50

80

100

150

200

250

H1

95

120

135

145

155

165

190

H2

220

235

275

320

375

440

495

H

330

350

410

450

585

695

770

L

245

255

350

365

490

550

590

HXF-4型带呼单接管(阻火)呼吸阀主要材料

NO

1

2

3

4

5

6

构件
Component

壳体
Body

阀杆
Stem Gu.

阀盘
Pres. Disk

阀座
Pres. Seat

垫片
Gasket

阻火芯件
Fire Arre.

材质
Material

不锈钢 Steel
铝合金 Alum.
碳 钢Casting

304
316
316L
PTFE

304
316
316L
PTFE

304
316
316L
PTFE

304
316
316L
PTFE

304
316
316L
PTFE

订货须知

订货时请注明:产品名称、公称通径、压力等级、材质、法兰标准、操作压力等详细参数。以上产品尺寸为常规通用型号,如需其他规格尺寸、非标产品设计图纸和详细参数、或使用的场合非常重要的环境比较复杂时、请于我公司联系,由我们的为您审核把关,竭诚为您服务。

本公司一直以来诚信为主、质量为本、客户至上原则,为广大客服提供优质的产品和售后服务、欢迎来电咨询。
