T型过滤器 (不锈钢)

发布日期:[2018-09-12]     点击率:


T型过滤器产品概述:

T型过滤器是除去液体中少量固体颗粒的小型设备,可保护设备的正常工作,当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。

T型过滤器外形上像字母“T”型,所以我们叫做T型过滤器。T型过滤器是除去液体中少量固体颗粒的小型设备,可保护设备的正常工作,当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。


T型过滤器阻力损失计算:

水用过滤器,在一般计算额定流速下,压力损失为0.52~1.2kpa

T型过滤器技术参数

1、适合物料;

a、 化工、石油化工生产中的弱腐蚀性物料,如:水、氨、油品、烃类等;

b、 化工生产的腐蚀性物料,如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等;

c、制冷中的低温物料,如:液甲烷、液氨、液氧及各种制冷剂;

d、 轻工食品、制药生产中有卫生要求的物料,如:啤酒、饮料、乳制品、粮浆医药用品等

2、过滤精度:10-480目(一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-480目/cm2。)

3、工作温度:≤90℃

4、公称通径:DN25—DN600mm

5、公称压力:PN≤1.6Mpa(其它工作压力可按用户要求设计)

6、法兰标准:GB81-59(也可按用户要求制造)

7、壳体材质:A3、304、304L、316、316L

8、密封材料:聚四氟乙烯、丁腈橡胶、耐油石棉胶。

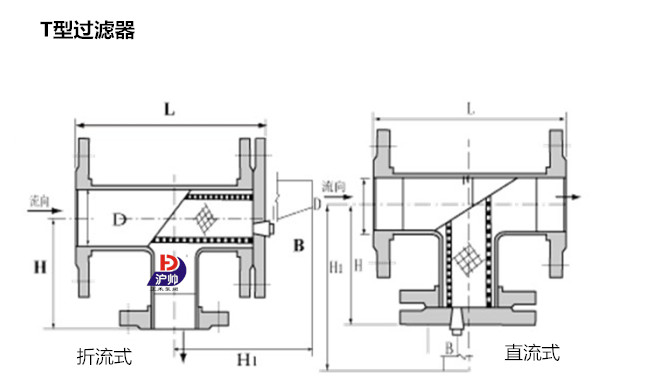

结构图:


T型过滤器法兰连接尺寸:

公称通径
DN

安装尺寸

排放口

有效过滤面积(m3)

重量
kg

L

L1

L2

50

298

158

268

R3/8"

DN20
平面

DN20
凸面

0.00277

13.6

65

337

179

304

0.00421

18.9

80

370

195.5

330

0.00552

24

100

432

225

382

0.0088

36.3

150

557

280

482

0.01696

68.9

200

678

332.5

578

0.0355

140

250

791

383

66

0.0529

216.2

300

918

437

768

0.0686

215.

T型过滤器对焊连接尺寸:

公称通径
DN

安装尺寸

排放口

有效过滤面积(m3)

重量
kg

L

L1

L2

50

402

222

46

R1/3"

DN20

平面

DN20
凸面

0.00387

8.9

65

469

255

76

0.00592

12.6

80

512

282

89

0.00811

15.8

100

590

330

105

0.013

23.4

150

773

423

143

R3/4"

0.026

47.2

200

951

510

178

0.0459

98.4

250

1099

599

216

0.0706

154.7

300

1291

691

254

0.0942

232.


订货须知:
订货时请注明:产品名称、公称通径、压力等级、材质、法兰标准、操作压力等详细参数。
以上产品尺寸为常规通用型号,如需其他规格尺寸、非标产品设计图纸和详细参数、或使用的场合非常重要的环境比较复杂时请于我公司联系,由我们的专家为您审核把关,竭诚为您服务。

本公司一直以来诚信为主、质量为本、客户至上原则,为广大客服提供优质的产品和售后服务、欢迎来电咨询。
