FPQ氮气氧气过滤器

FPQ氮气氧气过滤器

FPQ氮气氧气过滤器详情介绍

FPQ氧气过滤器概述:

氧气过滤器是专为制氧管网设计的一种过滤器,过滤器同分流锥、过滤网管组成,水流推力主要起到气体分流,因而避免过滤网受正面引起的破裂。

氧气过滤器使用范围:

气体过滤器广泛用于工业生产部门中气体过滤,如:空气、氮气、氧气等气体的过滤,保证后续设备的正常使用。

氧气过滤器结构特性:

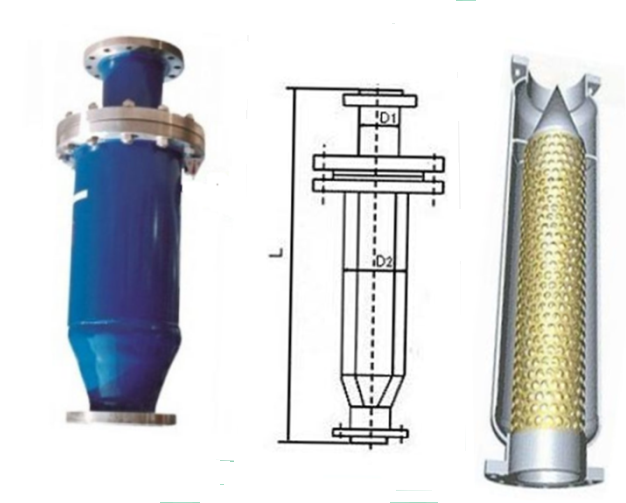

YTG型为直通式,适用于直通管道,YTG-A型为角接式,尤其适用于管道拐弯处,它们都具有过滤面积大,阻损小的特点。



氧气过滤器连接尺寸参数: 单位:mm

公称通径
DN

D

D2

结构长度L




1.6

1.6~4.0

40

45

89

450

460

50

57

108

510

500

65

73

133

600

600

80

89

219

620

640

100

108

219

720

770

125

133

273

820

900

150

159

325

920

1000

200

219

426

1200

1250

250

273

529

1650

1600

300

325

630

1700

1900

350

377

720

1800

2200

400

426

820

2100

2400
