LPG-104过滤器 (不锈钢)

发布日期:[2019-06-13]     点击率:

LPG-U型过滤器用来滤产品概述:

过滤器用来滤清管道中液体内的杂质,一般安装在流量计的进口端以保证仪表正常运行,它的主要部件是整体式阀体和不锈钢过滤网,可以用于多种液体输送管路中。采用快卸式结构,使得更换、清洗滤网时更加方便快捷。


工作原理:

U型过滤器是直接连入管道使用。在生产过程中,流体会随着管道流经U型过滤器,液体先通过桶体而后进入滤篮,流体从滤篮的缝隙中流出,直至过滤器的出口被排出,流体中的固体杂质颗粒为滤篮所阻挡,与流体分离完成过滤。使用一段时间后,固体杂质在滤篮中堆积,这时只要旋开主管底部的螺塞,将桶体内的液体排净,拆卸法兰,清洗滤篮后重新装入,就能完成杂质的清理了。

产品特点:

1、U型过滤器为整体式阀体设计、可更换过滤内件。

2、U型压力损失小,流通面积大,抗污性强。排污方便。

3、过滤精度高,可根据客户需求配置过滤网的精细度。

4、工作原理简单、结构也不复杂,容易安装、拆卸和维护。

5、设备易损件少,无耗材,运行维护费用低,操作管理简单。

6、稳定生产工艺流程,保护仪器仪表和机械设备,维护生产的安全和稳定。

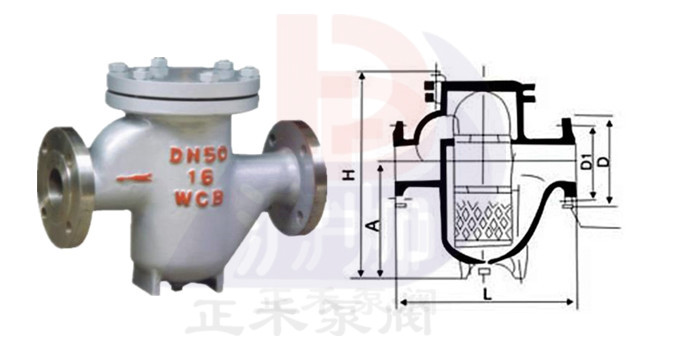

结构图:


 U型过滤器(焊接型)主要外形和连接尺寸:

公称通径

D1

L

H

H1

H2

有效过滤面积 平方

DN25

1

76

180

260

410

160

0.0162

DN40

1

108

260

300

560

170

0.0315

DN50

2

108

260

300

560

170

0.0315

DN65

2

140

330

360

637

240

0.0461

DN80

3

159

340

400

719

250

0.059

DN100

4

219

400

470

881

300

0.1077

DN125

5

273

480

550

1079

360

0.1759

DN150

6

273

500

630

1276

420

0.2910

DN200

8

325

560

780

1387

530

0.4076

DN250

10

420

660

930

1544

640

0.5017

DN300

12

450

750

1200

1739

840

0.68


订货须知:
订货时请注明:产品名称、公称通径、压力等级、材质、法兰标准、操作压力等详细参数。以上产品尺寸为常规通用型号,如需其他规格尺寸、
非标产品设计图纸和详细参数、或使用的场合非常重要的环境比较复杂时请于我公司联系,由我们的专家为您审核把关,竭诚为您服务。
