JZH型夹套保温阻火器

发布日期:[2018-08-04]     点击率:


JZH型夹套保温阻火器产品概述:

夹套保温阻火器又名保温阻火器是在普通抽屉式阻火器基础上焊接金属夹套制造而成,是专门为高寒地区或低温工况下使用而开发的新型阻火器,主要用于安装原油、汽油、煤油、柴油、芳烃、硫等各类油品或其它化工物料的固定顶式储罐上。该阻火器通常与呼吸阀配套使用,其主要功能是允许易燃爆气体通过、对外界传入储罐的火焰起有阻止窒息的作用,也可以与通气管配套或单独使用,其它规格产品可按用户要求提供。

JZH夹套保温阻火器工作原理:

夹套保温阻火器是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造。阻火器的阻火层结构有砾石型、金属丝网型或波纹型。适用于可燃气体管道,如汽油、煤油、轻柴油、苯、甲苯、原油等油品的储罐或火炬系统、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统、加热炉燃料气的管网上、也可用在乙炔、氧气、氮气、天然气的管道用品。可与呼吸阀配套使用,亦可单独使用。本类阀门在管道中一般应当按照工况正确安装

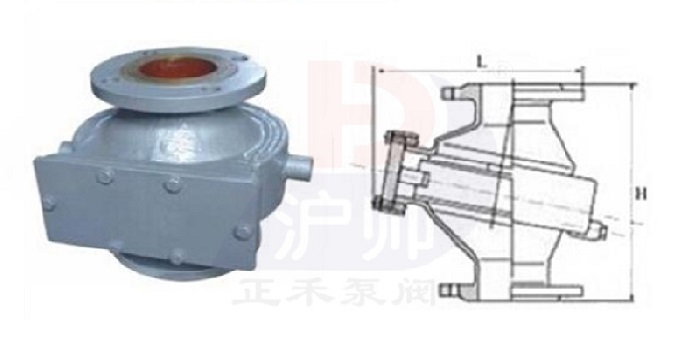

结构图;


JZH保温阻火器安装尺寸表:

型号公称直径(mm)

D

D1

D2

D3

H

H1

H2

H3

L

L1

n-d

JZH型带保温夹套

DN50

50

145

180

65

300

160

250

50

380

260

4-φ18

DN80

80

180

215

65

300

160

250

50

380

260

8-φ18

DN100

100

240

280

65

300

160

250

50

380

260

8-φ23

DN150

150

290

330

75

340

180

280

60

480

310

8-φ23

DN200

200

350

390

75

340

180

280

60

590

370

12-φ23


订货须知:
订货时请注明:产品名称、公称通径、压力等级、材质、法兰标准、操作压力等详细参数。
以上产品尺寸为常规通用型号,如需其他规格尺寸、非标产品设计图纸和详细参数、或使用的场合非常重要的环境比较复杂时请于我公司联系,由我们的专家为您审核把关,竭诚为您服务。

本公司一直以来诚信为主、质量为本、客户至上原则,为广大客服提供优质的产品和售后服务、欢迎来电咨询。
