FP、FPV-XT氧气阻火器法兰焊接不锈钢 紫铜阀前阀后氧气阻火器

发布日期:[2018-08-04]     点击率:

FPV/FP氧气管道阻火器产品概述:

氧气管道阻火器FPV阀后型、FP阀前型,氧气阻火器、管道阻火器、阀前氧气管道专用阻火器、阀后氧气管道专用阻火器、全铜阻火器、不锈钢阻火器、防爆阻火器、法兰阻火器、焊接阻火器、高压阻火器、气体阻火器、全天候阻火器、防火阀、回火器、阻火阀):本阀又名:氧气管道阻火器、氧气防火器,氧气阻火器的作用是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。防火器是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造。广泛应用于冶金、化工等行业的氧气输送管道,可有效地切断因高速气流中杂物与管壁急剧磨擦产生的火源,杜绝管道燃爆事故的发生。


一、结构特点:

FP氧气阻火器和FPV氧气阻火器前、后阻火器是采用特种铜合金和不锈钢焊接而成,芯子采用不锈钢材料, 耐腐蚀易于清洗。用户可直接将本产品与输氧管道的适当部位焊接连通即可运行。本阻火器适用于管道DN15-500mm,工作压力不大于3MPa的氧气管道阻火之用。可以有效地防止氧气管道阀门在突然开启时易形成的“绝热压缩”,局部温度骤升,成为着火能源;可以防止在阀门前后压差作用下,高速运动的物质微粒(如铁锈、粉尘、焊渣等)与阀后管道摩擦、撞击产生火花而成为着火能源。阻火器的使用可以迅速阻断火源,杜绝管道中燃爆事故的发生。


、工作原理:

当火焰进入这些细小通道后就形成许多细小的火焰流。随着阻火器通道尺寸的减小,自由基与反应分子之间碰撞几率随之减少,而自由基与通道壁的碰几率反而增加,这样就促使自由基反应减低。由于通道传热面积很大,火焰通过通道壁进行热交换后,温度下降,到一定程度。通道尺寸减小到某一数值时,这种器壁效应就造成了火焰不能继续进行的条件,火焰即被阻止。

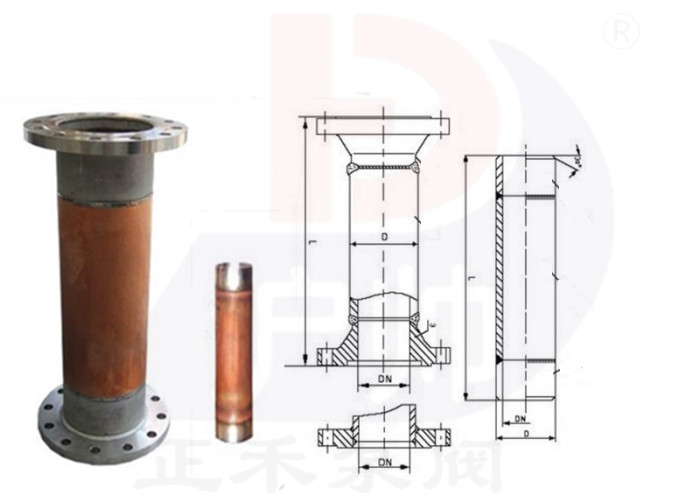

结构图:


、性能及材质:

公称通径(DN)

15-500

公称压力(MPa)

1.6

2.5

试验压力
(MPa)

强度

2.4

3.75

密封

1.76

2.75

适用介质

氧气

阻燃器材质

接头材质

不锈钢

、产品外形结构连接尺寸mm:

公称通径

DN

FP-XT氧气管道阀前阻火器

FPV-XT氧气管道阀后阻火器

型号规格

D

L

型号规格

D

L

15

FP-1.5T

18

600

FPV-1.5T

18

1600

20

FP-2.0T

25

600

FPV-2.0T

25

1600

25

FP-2.5T

32

600

FPV-2.5T

32

1600

32

FP-3.2T

38

600

FPV-3.2T

38

1600

40

FP-4.0T

48

600

FPV-4.0T

48

1600

50

FP-5.0T

57

700

FPV-5.0T

57

1700

65

FP-6.5T

76

700

FPV-6.5T

76

1700

80

FP-8.0T

89

700

FPV-8.0T

89

1700

100

FP-10T

108

700

FPV-10T

108

1700

125

FP-12.5T

133

700

FPV-12.5T

133

1700

150

FP-15T

159

800

FPV-15T

159

1800

200

FP-20T

219

800

FPV-20T

219

1800

250

FP-25T

273

800

FPV-25T

273

1800

300

FP-30T

325

800

FPV-30T

325

1800

350

FP-35T

377

800

FPV-35T

377

2050

400

FP-40T

426

800

FPV-40T

426

2300

450

FP-45T

480

800

FPV-45T

480

2550

500

FP-50T

530

800

FPV-50T

530

2800

五、性能要求

法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。(用户指定,请注明压力等级)制造标准:按(石油储罐阻火器)石油储罐阻火器阻火性能和试验方法)等标准进行制造和验收:或用户指定标准。

管端氧气阻火器的阻火性能达到《石油储罐阻火器阻火性能和试验方法》规定:①阻火器壳体应能承受不小于019M Pa 的水压,无泄漏, 无裂痕或变形; ②阻火器应能连续阻爆试验13 次, 每次都能阻火; ③阻火器应能经受耐烧试验1h,在此期间无回火。石油气体管道阻火器阻火性能和试验方法》。

订货须知:

订货时请注明:产品名称、公称通径、压力等级、材质、法兰标准、操作压力等详细参数。以上产品尺寸为常规通用型号,如需其他规格尺寸、非标产品设计图纸和详细参数、或使用的场合非常重要的环境比较复杂时请于我公司联系,由我们的专家为您审核把关,竭诚为您服务。
