SXQ消气过滤器

发布日期:[2019-06-13]     点击率:

SXQ消气过滤器产品概述:

消气过滤器是开发成功的集过滤、消气为一体的一种新型产品。既能过滤管道液体中的杂质、杂物,又能排除液体中的气体。该产品排气性能好,设计合理、拆卸、清洗方便快捷,是保证液体流量计长期安全工作不可缺少的辅助装置。

含有气体的液体从进口流经消气过滤器,含有气体的液体碰到阻尼筒。液体中夹杂的气体上升到消气器的壳体内,随着气体量的增加,消气器的壳体内的气量升高,液面受压下降,浮球随之下沉,将阀门打开。集结在壳体内的气体通过阀门排放出去,气体排放一定量后,消气器内气压下降。浮球随之上升并带动连接关闭阀门,同时管道中的杂质由过滤网过滤,干净的液体流向流量计。如此反复,液体中的杂质、气体不断被过滤、排出,保证流量计长期安全准确的计量。

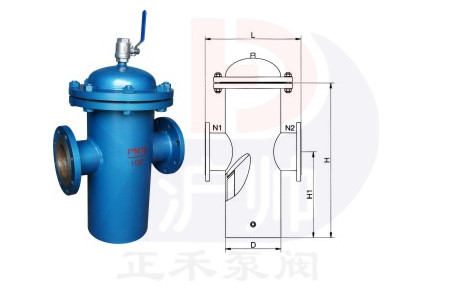

结构图;


消气过滤器主要尺寸:

公称通径(mm)

公称压力(MPa)

L

h

H

法兰连接尺寸






D

D1

n

d

25

1.6

550

250

500

115

85

4

14

40

1.6

700

450

800

150

110

4

18

50

1.6

700

450

1200

165

125

4

18

80

1.6

700

450

1200

200

160

8

18

100

1.6

800

450

1400

220

180

8

18

150

1.6

800

500

1400

285

240

8

22

200

1.6

1000

500

1600

340

295

8

22

250

1.6

1000

500

1600

395

350

12

22

300

1.6

1200

500

1800

445

400

12

22

消气过滤器安装注意事项:

1.消气过滤器应立式安装在流量计前,流体方向与壳体上的箭头方向一致。

2.使用前应把排气阀先打开,保证流体中的空气在进入流量计之前能够顺利排出。

3.过滤器应要定期清洗,以减少压力损失和保证过滤效果。

4.在排气过程如有油气沫少量喷出是正常现象,当喷出油气沫影响周边环境时,可用一根软管接到排气阀出口,把油气沫导入接油筒内。

5.如有大量的油喷出属不正常现象,须把消气过滤器排气关闭,关闭上下游的阀门,拆开消气过滤器的压盖进行检修。


订货须知:
订货时请注明:产品名称、公称通径、压力等级、材质、法兰标准、操作压力等详细参数。以上产品尺寸为常规通用型号,如需其他规格尺寸、
非标产品设计图纸和详细参数、或使用的场合非常重要的环境比较复杂时请于我公司联系,由我们的专家为您审核把关,竭诚为您服务。
