HXF-2型双接管呼吸阀碳钢 不锈钢双接管储罐阻火呼吸阀详情介绍

HXF-2型双接管阻火呼吸阀产品概述:

带双接管阻火呼吸阀安装在储罐顶部,是解决罐内正压,负压的气体,使罐内的液体进出没有受到阻碍。接管呼吸阀适用于可回收气体储罐,如有氮气封顶储罐,它可直接从氮气罐内吸入氮气,也可接储罐内的废氮回收,真正做到了高效、节能无污染。该阀可代替氮封装置。根据国家标准《石油化工企业设计防火规范》(GB50160-92)之规定:"储存甲、乙类液体的固定顶罐,应设阻火器和呼吸阀"。可见呼吸阀、阻火器是储罐的保护设施。它不仅能维持储罐气压平衡,确保储罐在超压或真空时免遭破坏,且全能减少罐内介质的挥发和损耗。

一、双接管(阻火)呼吸阀适用范围:

带双接管呼吸阀适用于储存内点低于28C的甲类油品和闪点低于100C乙油品,如汽苯、煤油、轻柴油、厚油等油品及性质相同的化工产品储罐。

二、双接管阻火呼吸阀工作原理:

呼吸阀原理是利用正负压阀盘的重量来控制储罐的呼气称(正压)和吸气称(负压)。在阻火呼吸阀正常工作情况下,阻火呼吸阀基本保持密封状态。

1、当外面液体输入罐内时有大量的气体往外呼(称正压)。罐内气体空间的压力升高,呼吸阀的正压阀盘被顶开,气体从罐内呼出,使罐内压力不在继续增高;由此保证压力在一定范围内.使罐内压力保持平衡.

2、如罐内液体往外输出时罐内要从外空气吸进罐内(称负压).罐内油气压力小于油罐允许真空度时。罐外的大气将顶开呼吸阀的负压阀盘顶开,新鲜空气进入罐内使外界大气进入罐内,罐内的压力继续下降,由此保证压力在一定范围内,确保储罐不会出现罐体变型和振动。

3、当吸入大气带有火花、火焰时,阻火层起到“器壁效应”的作用来阻止火焰的通过。以来保护储罐防止发生意外,如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保障。

三、双接管阻火呼吸阀技术参数:

主体材质

A3(WCB) 304(CF8) 304(CF3) 316(CF8M) 316(CF3M)

公称通径/公称压力

DN15-400mm(1/2-16) PN0.6-5.0MPa(150-600Lb)

正负压阀盘材质

A3 L2 304 304L 316 316L PTFE

阻火层材质

304 304L 316 316L

防爆等级

BS 5501 IIA IIB IIC

螺帽螺栓

20# 304 304L 316 316L

密封垫片

丁晴橡胶垫片 聚四氟乙烯垫片 金属垫片 石墨垫片

密封面

突面(RF 平面 FF 凹凸面(MFM 榫槽面(TG

连接标准

HG GB HGJ JB ANSI JIS DIN BS NF

连接形式

法兰连接(II 内螺纹连接(III 外螺纹连接(IV

设计制造检测标准

GB5908-86 GB1347-92

工作温度

碳钢: -30~ +350 不锈钢: -80~ +480

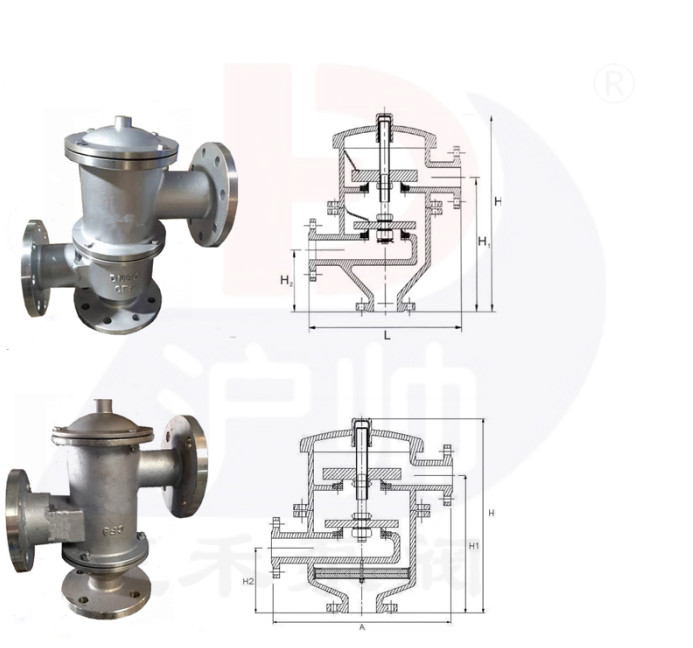

结构图:


HXF-2型双接管呼吸阀技术参数

型 号

Model

HX-2 HXF-2

防爆等级

Explosion group

BS 5501:ⅡA ⅡB ⅡC

规 格

Size

DN 25~350 GB 81~59

PN 0.6~2.5 FF RF

螺帽螺栓

Bolt/Nut

20# 304 304L 316 316L

壳体材质

Body

L2 A3 304 304L

316 316L Lining

密封垫片

Diaphragm(P/V)

丁Q橡胶 聚四氟乙烯 金属垫片

NBR PTFE Metal Gasket

阻火层材质

Flame Arrestor

304 304L 316 316L

环境温度

Ambient Temperature

CS:–30℃~+350℃

SS:-80℃~+480℃

正压阀盘材质

Spring Hood

L2 A3 PTFE

304 304L 316 316L

连接方式

Jonit Type

法兰连接 螺纹连接Flange Threaded

负压阀盘材质

Vacuum Hood

L2 A3 PTFE

304 304L 316 316L

法兰标准

Flanges

HG GB SH HGJ JB ANSI JIS

正压阀盘压力

Set Pressure

+36mmH2O~+1000mmH2O

设计制造标准

Manufacture Inspection

GB5908-86 SY7511-87

负压阀盘压力

Set Vacuum

-20mmH2O~-50mmH2O

外表

Coating

CS:Paint SS:Paint

HXF-2型带双接管阻火呼吸阀规格尺寸

DN

L

H

25

1

160

500

50

2

320

650

80

3

450

750

100

4

450

950

150

6

620

1100

200

8

750

1200

250

10

850

1500

300

12

1100

1700

带双接管阻火呼吸阀保养与维修

为了确保带双接管阻火呼吸阀的性能达到正常使用目的,阻火呼吸阀应定期进行检查和保养:

1、检查压力阀盘和真空阀盘动作是否灵活,导杆及阀封环接触面有无损伤。

2、重新安装压力盘和真空盘时应保证接触面严密,导杆升降灵活。

3、启用新的呼吸阀时清掉盘的防震物。

带双接管阻火呼吸阀订货须知

订货时请注明:产品名称、公称通径、压力等级、材质、法兰标准、操作压力等详细参数。以上产品尺寸为常规通用型号,如需其他规格尺寸、非标产品设计图纸和详细参数、或使用的场合非常重要的环境比较复杂时、请于我公司联系,由我们的为您审核把关,竭诚为您服务。

本公司一直以来诚信为主、质量为本、客户至上原则,为广大客服提供良好的产品和售后服务、欢迎来电咨询。
