HXF-88型手动快开式呼吸阀

HXF-88型手动快开式呼吸阀

HXF-88型手动快开式呼吸阀详情介绍

HXF-88手动快开式呼吸阀概述:

手动快开式呼吸阀无需外加装置,安装在储罐顶部,可与阻火器配套使用。适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。

HXF-88手动快开式呼吸阀驱动方式可自动也可手动开启,连接方式可选用法兰,结构形式可选用快开式,密封结构可选用软密封、硬密封。分为HXF-88A即标准型和HXF-88B即防冻型。HXF-88全天候快开式呼吸阀阀盆为硬质铝合金,其壳体为铸钢、铝合金和不锈钢三种材质。 具有通风量大、耐腐蚀等特点,适用于高寒地区使用。

HXF-88手动快开式呼吸阀工作原理:
手动快开式呼吸阀安装在储罐顶部,是解决罐内正压,负压的气体,使罐内的液体进出没有受到阻碍,当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保障。

HXF-88手动快开式呼吸阀产品特点:
1、按工作压力分为Ⅰ型、Ⅱ型、Ⅲ型。
2、该呼吸阀分HXF-88A型即标准型和HXF-88B型即防冻型。
3、阀盆为硬质铝合金,其壳体为铸钢、铸铝和不锈钢三种材质。
4、具有通风量大、耐腐蚀等特点。HXF-88B型适用于高寒地区使用。

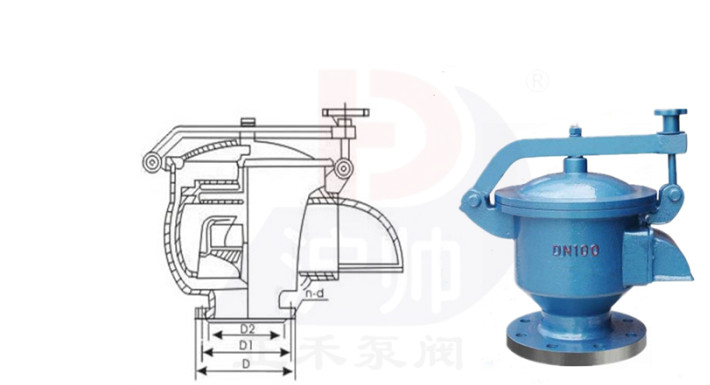

结构图:


主要技术参数

呼吸阀型号

正压

负压

HXF-88A
HXF-88B

+353pa

-295pa

HXF-88A
HXF-88B

+980pa

-295pa

HXF-88A
HXF-88B

+1765pa

-295pa

外形尺寸

按工作压力分为Ⅰ型、Ⅱ型、Ⅲ型

规格(mm

呼吸阀尺寸(mm

D

D1

D2

n

d

DN50

140

110

90

4

14

DN100

205

170

145

4

18

DN150

260

225

200

8

18

DN200

315

280

255

8

18

DN250

370

335

310

12

18
