HXF-5型单呼阀 HXF-6型单吸阀(碳钢不锈钢铝合金)

发布日期:[2018-09-12]     点击率:

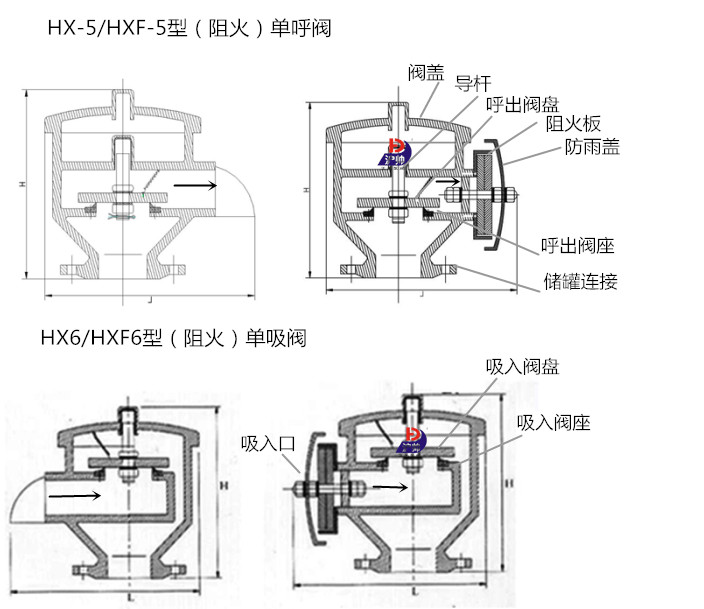

HX-5/HXF-5型(阻火)单呼阀产品概述:

单呼阀适用于储存有机溶剂的储罐,只能呼出气体,不能吸入气体,保证了罐内介质不与罐外空气接触。该阀可带呼出接管,可回收呼出气体。单吸阀不仅能维持储罐气压平衡,确保储罐在超压或真空时破坏,且能减少罐内介质和损耗。单吸阀工作原理是用弹簧限位阀板,由正负压力决定或呼或吸。


单呼阀(防爆)阻火单呼阀操作压力:

A型:-295Pa-30mmH20 +355Pa+36mmH20
B型:-295Pa-30mmH20 +980Pa+100mm H20
C型:-295Pa-30mmH20 +1750Pa+180mm H20

D型:-295Pa-30mmH20 +9800Pa+1000mm H20)(特殊压力,用户指定。)
防爆级别:BS 5501IIAIIBIIC
法兰标准:GBHGSHHGJJBANSLJIS等标准。(用户指定,请注明压力等级)
制造标准:按
国家(石油储罐呼吸阀)、(石油储罐阻火器阻火性能和试验方法)等标准进行制造和验收;或用户指定标
准。


HX-6/HXF-6型(阻火)单吸阀产品概述:

单吸阀,只吸不呼、当往罐外抽出介质,使罐内上部气体空间的压力下降,达到呼吸阀的操作负压时,罐外的大气将顶开呼吸阀的负压阀盘顶开,使外界气体进入罐内,使罐内的压力不再继续下降,让罐内与罐外的气压平衡,确保储罐在超压或真空时免遭破坏,来保护储罐的安全装置。


单吸阀:当罐内油气压力小于油罐允许真空度时,新鲜空气通过真空阀进入罐内,此时压力阀处于关闭状态,允许压力(或真空压力)靠调节盘的重量来控制;单呼阀:当罐内油气压力大于油罐允许压力时,油蒸汽经压力阀外逸,此时真空阀处于关闭状态。


HXF-5/6单呼(吸)阀 规格尺寸

DN

20

25

32

40

50

65

80

100

125

150

200

250

300

in

3/4

1

11/4

11/2

2

21/2

3

4

5

6

8

10

12

L

160

160

160

160

160

213

213

265

306

355

420

480

550

H

160

255

255

255

255

260

260

290

330

330

350

400

-

维护保养方法:
1、存放: 以上产品在运达工地后,若暂时不安装或以后工厂大修、检修,应存放在有防雨设施的仓库中;单呼阀系列产品在运输时不得倒置。
2、维护:
a、 对单呼阀系列产品,工作人员应每月上罐顶检查一次,检查阀盘、阀座、阀杆、阀套等部位是否有灰尘、污垢,若有,应清理干静;每半年,给阀套、阀杆擦拭一遍变压器油。
b、 每半年应检查阻火单呼阀的阻火层一次,若发现有污渍、杂质堵塞阻火层,应取下阻火层,用相对应的溶剂清除污渍,然后用清水将阻火层清洗干静,放在通风吹干后再放入壳体内。
c、 单呼阀壳体内外表面的油漆应每年重新涂刷一遍。

订货须知:
订货时请注明:产品名称、公称通径、压力等级、材质、法兰标准、操作压力等详细参数。
以上产品尺寸为常规通用型号,如需其他规格尺寸、非标产品设计图纸和详细参数、或使用的场合非常重要的环境比较复杂时请于我公司联系,由我们的专家为您审核把关,竭诚为您服务。
