Q41F球阀的介绍及结构特点说明

2021-07-14 关注次数:

Q41F不锈钢浮动球阀是广泛应用于石油化工、长输管道等领域的重要阀门类型。Q41F球阀的封闭部分是一个带孔的球体(或球体的一部分)。它与阀杆一起旋转以实现阀门开启或关闭。

Q41F球阀的流阻很小,全通径球阀开启时,球道、阀体通道、连接管形成同径同径,使介质流动。几乎没有损失。旋转90°全关、全开、开合、快速开合。与相同规格的闸阀和手套阀相比,Q41F球阀体积更小、重量更轻,更便于管道安装。

球阀执行机构采用全新系列的GT型气动执行器。双作用单作用(弹簧复位),齿轮齿条传动,安全可靠,大口径阀门采用AW系列气动执行机构拨叉驱动,结构合理,输出扭矩大,双作用单运动。

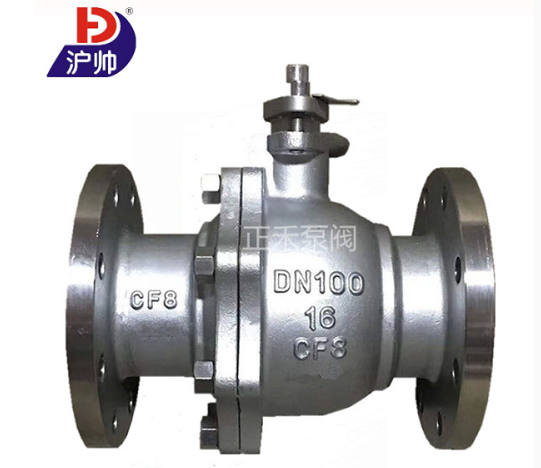

Q41F不锈钢软密封浮动球阀

Q41F球阀结构特点如下展示

1、流体阻力小,Q41F球阀是所有阀门中流体阻力最低的。即使使用较小直径的球阀,流体阻力也非常低。

2、止推轴承减少了阀杆的摩擦力矩,使阀杆能够长时间平稳灵活地运行。

3、阀座密封性能优良。聚四氟乙烯等弹性材料制成的密封圈易于密封,Q41F球阀的阀门密封能力随着介质压力的增加而提高。

4、阀杆可以牢固密封。阀杆仅用于模拟旋转,不提升,因此阀杆上的填料密封不太可能损坏,密封能力提高。中等压力。

5、由于聚四氟乙烯等材料具有优良的自润滑性能,与球阀的摩擦损失小,延长了球阀的使用寿命。

6、安装在底部的阀杆和阀杆头部的凸阶防止阀杆喷溅。如果阀杆密封因火灾而损坏,凸出的台阶与阀体也会形成金属接触。以确保阀杆密封。

7、防静电功能:球体、阀杆、阀体之间装有弹簧,释放开关时产生的静电。
