Q41F不锈钢软密封法兰球阀产品概述
球阀是一种重要的阀类,在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。
在各种阀门中,球阀的流动阻力小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装。

Q41F不锈钢球阀主要特点:

1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构,在阀门开启、关闭的位置设定限位,当阀门使用在关键装置上时,限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识。

2、阀杆采用A182F(1Cr13)整体锻造并调制处理,硬度达到HB220~250。阀杆通过平键或花键或方契与手柄连接,通用性Q,拆装方便。阀杆设有防吹出结构。3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈,使得阀杆在一定的润滑情况下实现可靠的密封。4、根据需要,球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统正常。5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构;DN150以下为浮球形式,DN200以下为固定球形式。6、球阀阀座处可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并根据需要加长阀杆以适宜埋地铺设得场所。

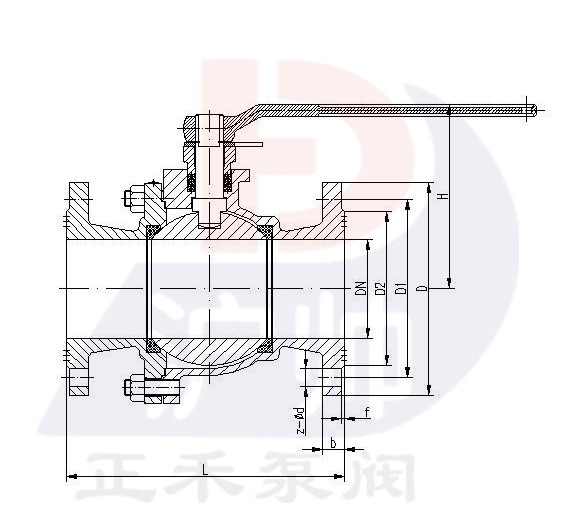

结构图:


Q41F-16~40P/R国标法兰不锈钢球阀性能参数

型号

Q41F-16C
Q41F-25C

Q41F-16P
Q41F-25P

工作压力(MPa)

1.6~2.5

适用温度(℃)

≤180

适用介质

水、蒸汽、油品

弱腐蚀性介质

材料

阀体、阀盖

碳素钢铸钢

铬镍系不锈钢

球体、阀杆

铬/铬镍/铬镍钼系不锈钢

铬镍系不锈钢

密封圈

柔性石墨垫圈/316+柔性石墨垫圈

填料

聚四氟乙烯

Q41F-16P/R国标法兰不锈钢球阀 PN1.6MPa主要连接尺寸及重量

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

165

180

200

220

250

280

320

360

400

H

59

63

75

85

95

107

142

152

178

252

272

342

W

130

130

160

180

230

230

400

400

650

1050

1050

1410

Wt(Kg)

2.5

3

5

6

7

10

15

19

33

58

93

160

Q41F-25P/R国标法兰不锈钢球阀 PN2.5MPa主要连接尺寸及重量

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

165

180

200

220

250

320

400

400

550

H

59

63

75

97

107

142

152

178

252

272

342

345

W

130

130

160

230

230

400

400

700

1100

1100

1500

1500

Wt(Kg)

2.5

3

5

6

7.5

10

15

20

33

60

93

175

Q41F-40P/R国标法兰不锈钢球阀 PN4.0MPa主要连接尺寸及重量

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

180

200

220

250

280

320

400

400

400

H

59

63

75

85

95

107

142

152

178

252

272

342

W

130

130

160

230

230

400

400

700

1100

1100

1500

1500

Wt(Kg)

3

4

5

7

9

12

18

28

46

75

106

190
