GYXC型 紧急压力泄放人孔紧急压力释放阀详情介绍

GYXC型紧急放泄放阀产品概述:

紧急泄放阀是安装在储罐顶上的应急通气装置,通常与呼吸阀配套使用,既然避免因意外原因造成罐内急剧超压时,损坏储罐而发生事故,是保护储罐的通风装置,特别适用于贮存物料以氮气封顶的拱顶常压罐。具有定压排放、开闭灵活、结构紧凑、密封性能好、使用可靠等优点。

泄放阀采用全天候密封结构,以弹簧配重来调节泄压盖的开闭一个阀盘装置。急泄放阀是快速泄压装置,在呼吸阀正常工作情况下的排气满足不了因意外原因造成储罐急剧超压时,紧急泄放阀开始工作释放出过剩压力。当压力回到设定的压力,密封面重新闭合从而保持罐内的常压状态。以保储罐平衡。

一、紧急泄压人孔工作原理

紧急泄放人孔在选用时有个压力设定值,大小一般小于储罐的设计压力,这个压力值一般是通过紧急泄放人孔内部的阀盘重量实现,也有一些压力大的情况通过压紧弹簧实现。当储罐内部压力增大到紧急泄放人孔压力设定值时,阀盘会缓慢打开,将储罐内部气压释放出去。

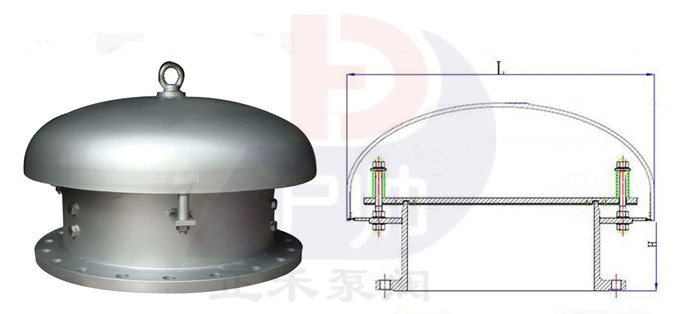

结构图:



紧急泄放人孔参数材料表

壳体材质

碳钢、不锈钢

密封件材质

耐油石棉、丁腈橡胶、聚四氟乙烯

工作温度(℃)

-30~+60

操作压力(pa)

-392pa~+2000pa (-40mmH2O~+200mmH2O)

紧急泄放人孔表格计算单位(mm)

DN

450

500

600

700

750

SIZE

18”

20”

24”

28”

30”

L

658

708

808

908

955

H

370

380

480

540

600

紧急泄放人孔的维修及保

1、在出厂时,我公司在法兰面加了木架托,在使用时应先将其去除;

2、紧急泄压人孔属精密产品,是储罐的通风喉道,特别是阀盘随时都在起跳,故阀杆与阀套间应保持干净,不得有杂质。每周定人定时上罐检查,若在检查时闻到物料的气味也应及时检查是否密封出现问题;

3、装卸时,紧急泄压人孔 垂直向上,不得倒置或横放。

4、每季度 将紧急泄放人孔纳入常规检修设备之中,结果整理成册;

5、带阻火功能的泄放,即阻火阻爆紧急泄放人孔,每半年应清除阻火盘通气孔的污渍,以保证阻火盘良好的阻火功能;

订货须知:

订货时请注明:产品名称、公称通径、压力等级、材质、法兰标准、操作压力等详细参数。以上产品尺寸为常规通用型号,如需其他规格尺寸、非标产品设计图纸和详细参数、或使用的场合非常重要的环境比较复杂时、请于我公司联系,由我们的为您审核把关,竭诚为您服务。
