ZGB/GZW-1型丝口波纹阻火器

发布日期:[2018-09-08]     点击率:


GZW-1/ZGB-1型内螺纹阻火器产品概述:

内螺纹阻火器广泛用于石油管道、储,是防止意外火种侵入罐内,防止意外事故,是储罐防火的理想产品。是管道阻火器系列中的一个规格,其两端与管道连接不是采用常规的法兰配对连接,而是采用丝口配对连接,接口密封性,安全性较好,有利于确保气体管道长周期,满负荷的运行,主要用于天然气,液化气等可燃性气体的口径较小的管道,既利于可燃性气体运行的安全,又利于设备加工制造,确保产品质量;所以特别在城市公用事业天然气,液化气等气体管道领域得到了更广泛的应用。

产品名称: 内螺纹(丝扣)阻火器

产品型号: ZGB型GZW型

产品口径: DN15-50

产品压力: 0.6-6.4MPa

制造标准:中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

工作温度:-30℃-450℃。

连接方式:内螺纹、法兰、焊接、对焊。


丝口阻火器的用途:

阻火器通常安装在输送或排放易烯易爆气体的储罐和管线上。如火炬,加热燃烧系统,石油气体回收系统或其它易燃气体系统。 阻火器适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品,如汽油、煤油、轻柴油、原油、苯、甲苯等油品及化工原料的储罐;


丝口阻火器的主要性能:

1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。

2、耐烧性能合格,耐烧试验1小时无回火现象。

3、壳体水压试验合格。结构合理,重量轻、耐腐蚀。易检修,安装方便。阻 火器芯子采用不锈钢材料, 耐腐蚀易于清洗。

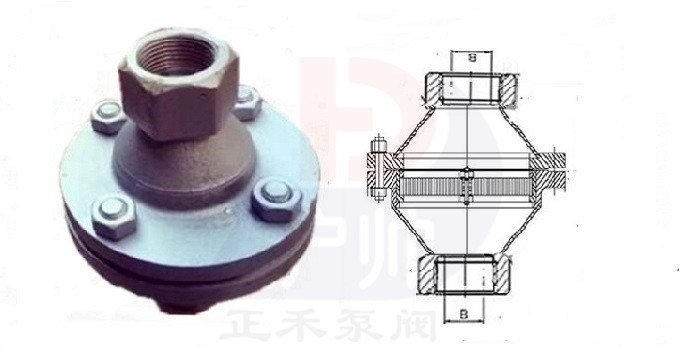

丝口阻火器的结构组成:

阻火器主要由壳体和滤芯两部分组成。壳体应具有足够的强度,以承受爆炸产生的冲击压力。滤芯是阻止火焰传播的主要构件,常用的有金属网滤芯和波纹型滤芯两种。金属网型滤芯用直径0.23~0.315mm的不锈钢或铜网,多层重叠组成。

波纹型滤芯用不锈钢、铜镍合金、铝或铝合金支撑。波纹型阻火器能阻止爆燃的猛烈火焰,并能承受相应的机械和热力作用,流动阻力小,易于清洗和更换。



丝口阻火器的零部件材料:

阀体材料

碳钢WCB、不锈钢304、304L、316、316L

阻火芯件材料

不锈钢防爆阻火波纹板

密封件材料

耐油石棉橡胶、四氟PTFE

环境温度℃

≤480

公称压力(MPa)

0.6~5.0

防爆级别

BS5501∶ⅡA、ⅡB、ⅡC


GZW-1丝扣阻火器外形及连接尺寸:

型号

重 量
( Kg/台)

PN
(MPa)

外形尺寸(mm)

螺栓

K

D

DL

L

数量

螺纹

GZW-DN20阻火器

DN20

1.6

75

105

195

200

4

M12

GZW-DN25阻火器

DN25

85

115

195

200

4

M12

GZW-DN40阻火器

DN40

110

150

245

240

4

M16

GZW-DN50阻火器

DN50

125

165

245

240

4

M16

GZW-DN80阻火器

DN80

160

200

280

250

8

M16

GZW-DN100阻火器

DN100

180

220

335

260

8

M16

GZB-1丝口阻火器连接尺寸:

型号

规格
(DN)

PN(MPa)

外形尺寸(mm)


H

L

GZB-1

15

1.6

170

125

GZB-1

20

180

140

GZB-1

25

190

150

GZB-1

32

200

185

GZB-1

40

205

190

GZB-1

50

220

190

GZB-1

65

230

200

GZB-1

80

240

230

GZB-1

100

250

270

GZW-300

125

255

295

GZW-600

200

270

450

丝口阻火器的维修保养:

为了确保阻火器的性能达到安全使用目的,对阻火器应定期检查、保养。
1、阻火器每半年检查一次,检查阻火层芯子是否堵塞、变形、腐蚀等。
2、发现被堵塞的阻火层芯子应清洗干净,确保芯子上的每个孔眼畅通,对于变形和腐蚀的阻火层应更换。
3、重新安装阻火层芯子时,应保证结合面严密不得漏气

订货须知:
订货时请注明:产品名称、公称通径、压力等级、材质、法兰标准、操作压力等详细参数。
以上产品尺寸为常规通用型号,如需其他规格尺寸、非标产品设计图纸和详细参数、或使用的场合非常重要的环境比较复杂时请于我公司联系,由我们的专家为您审核把关,竭诚为您服务。
