呼吸阀滤芯零件需定期更换吗?有哪些作用?

2019-09-08 关注次数:

呼吸阀的作用原理

呼吸阀由压力阀和真空阀组成,安装于常压或低压储罐上,能随罐内正负压变化而自动启闭,使罐内外气压差保持在允许值范围内。呼吸阀能够维护储罐气压平衡,充分利用储罐本身的承压能力来减少介质排放,利用正负压阀盘的重量来控制储罐的排气正压和吸气负压。当罐内介质的压力在呼吸阀的控制操作压力范围之内时,呼吸阀不工作,保持罐的密闭性;当向罐内补充介质,使罐内上部气体空间的压力升高,达到呼吸阀的操作正压时,压力阀被顶开,气体从呼吸阀呼出口逸出,使罐内压力不再继续加高;当向罐外抽出介质,使罐内上部气体空间的压力下降,达到呼吸阀的操作负压时,罐外的大气将呼吸阀的负压阀盘顶开,外界气体进入罐内,使罐内的压力不再继续下降,罐内与罐外的气压平衡,从而保护了储罐。简言之,呼吸阀能够在泵注入、抽出介质或热交换的条件下提供压力或真空泄放,从而防止储罐破裂或被抽瘪。

呼吸阀的选用

根据SH/T3007-2014石油化工储运系统罐区设计规范,及SY/T0511.1-2010石油储罐附件第1部分:呼吸阀中的规定,呼吸阀规格尺寸的选用原则如下。

(1)参照规范,按照呼吸阀的通气量来选择呼吸阀的规格尺寸及数量。

(2)对照呼吸阀制造厂家提供的各种规格的呼吸阀在各种压力等级下呼出或吸入的性能曲线,选用呼吸阀规格尺寸。

(3)呼吸阀的起跳压力应低于该呼吸阀所在储罐的设计压力,从而保护储罐不受损坏,但应高于该储罐的操作压力,以确保储罐的正常操作。

呼吸阀是常压、低压储罐中不可少的安全附件。通过计算呼吸阀的呼吸量,进而确定呼吸阀的规格和数量。

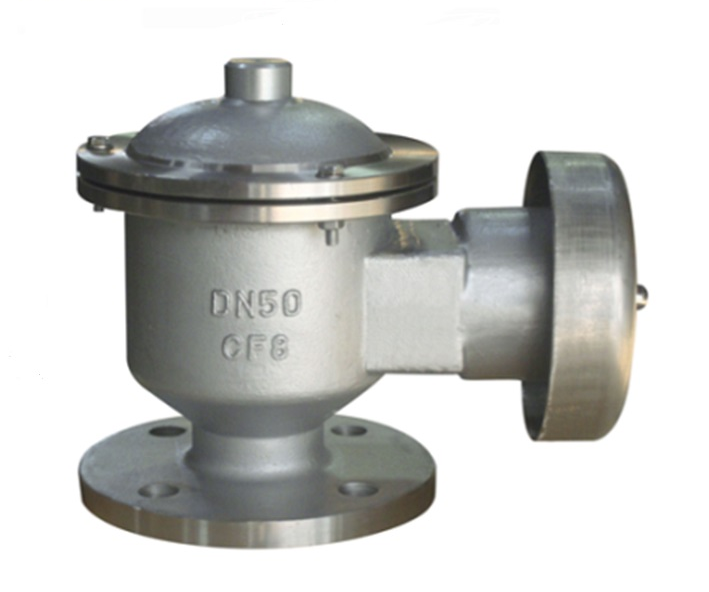

呼吸阀

呼吸阀的作用

呼吸阀的作用就像流感病毒四处肆掠的时候,我们须带口罩等防护措施一样。当然我们的挖掘机所处的环境压力要大得多。

总的来说,呼吸阀有两个作用,一是在吸气时去掉外部空气的灰尘,防止灰尘侵入油箱;二是保持液压系统管路、油箱吸油和回油两侧、外界大气、及液压泵进油管形成稳定的压差,防止局部压力过大,从而避免油箱变形和液压泵吸空的情形。

呼吸阀安装在液压油箱吸油侧上方,使油箱吸油侧成为液压系统中压力低的部位,几乎与外界大气压力相近。

油箱内的液压油油量经常会发生变化,同时内部的空气也会进行吸气与排气。在这种运行状态下,呼吸阀就可以发挥其作用。
