呼吸阀的原理与储罐本身的承压能力

2019-08-04 关注次数:

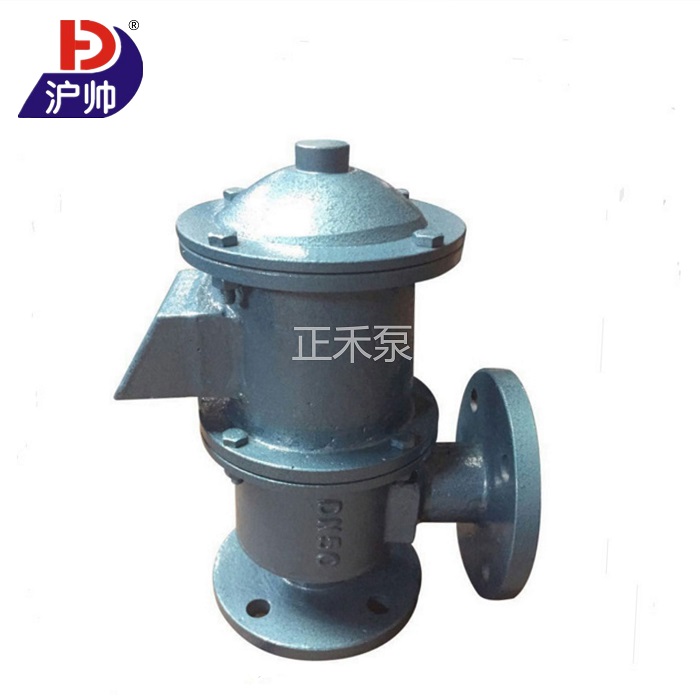

阻火呼吸阀用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的主要安全设备,是起蒸发损耗与保护储罐在受超压或 真空时免遭破坏的作用。此阀通常与阻火器配套使用。


呼吸阀充分利用储罐本身的承压能力来减少介质排放,其原理是利用正负压阀的重量来控制储罐的排气正压和吸气负压;当往罐外抽出介质,使罐内上部气体空间的压力下降,达到呼吸阀的操作负压时,罐外的大气将顶开呼吸阀的负压阀盘顶开,使外界气体进入罐内,使罐内的压力不再继续下降,让罐内与罐外的气压平衡,来保护储罐的安全装置,特别适用于贮存物料以氮气封顶的拱顶常压罐。


呼吸阀相关的原理:

呼吸阀:当往罐内补充介质,使罐内上部气体空间的压力升高,达到呼吸阀的操作正压时,压力阀被顶开,气体从呼吸阀呼出口逸出,使罐内压力不在继续加高;罐外的大气将顶开呼吸阀的负压阀盘,紧定式呼吸阀,紧定式呼吸阀通常用于低压直通管道,密封性能取决于塞子和塞体之间的吻合度好坏,其密封面的压紧是依靠拧紧下部的螺母来实现的。一般用于PN≤0.6Mpa。
