全天候呼吸阀产品说明、作用、原理及注意事项

2021-04-16 关注次数:

全天候呼吸阀是储油罐的重要安全装置,用于去除储罐中的正负压气体,并使进出储罐的液体方便。在向储气罐供气时,打开锅盖以排出储气罐中的气体。排出物料后,气体会从大气中吸入,从而保持罐内压力平衡并减少介质的挥发。在不使储罐看起来像真空的情况下并使储罐变形。由于其合理的设计,简单的结构和易用性,它是储罐必不可少的产品。常与波纹形阻火器结合使用。

呼吸阀的范围:吸气阀适用于存储闪点低于28°C的A类机油和闪点低于60°C的B类机油,例如笨重的汽油,甲基愚蠢和煤油。轻油,机油和类似化学产品等石油产品的储罐。

全天候呼吸阀产品性能特点:

1、新型的全天候储油罐呼吸阀外壳由耐腐蚀铸钢制成。

2、阀盘由不锈钢制成。,F4材料,耐低温,抗冻性能好;

3、结构简单,易于维护,安全便捷;

4、新型全天候呼吸阀的性能已经过测试并符合要求完全满意。石油行业标准SY7511.1-2010。

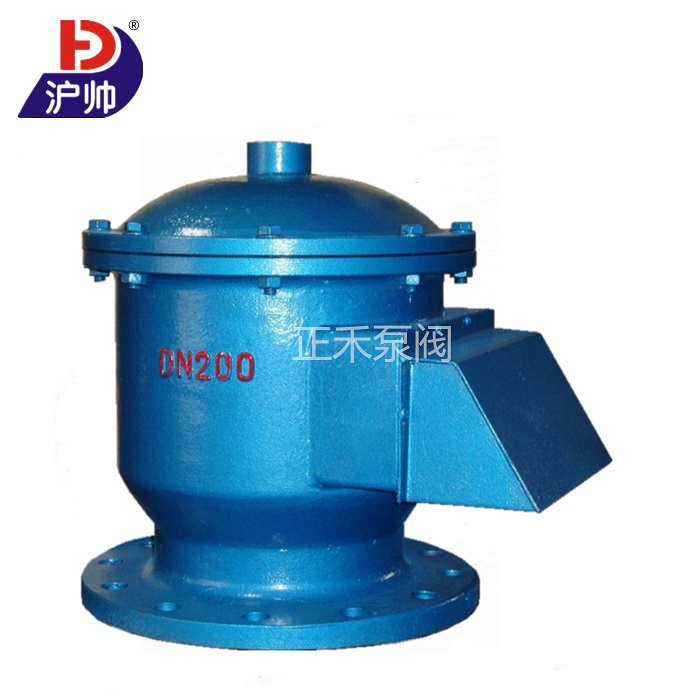

全天候防爆呼吸阀

呼吸阀材料及参数:

阀体材料

碳钢、不锈钢、铝合金

正压阀盘材料

304、316、铝合金

负压阀盘材料

304、316、四氟PTFE

公称压力

1.0-1.6MPa

公称口径

DN25-250

连接方式

法兰、螺纹及卡套连接

境温度 ℃

-30—60

呼吸阀操作压力:

A级正压:355Pa (36毫米水柱)—负压:295Pa (30毫米水柱)

B级正压:980Pa (100毫米水柱)—负压:295Pa (30毫米水柱)

C级正压:1765Pa (180毫米水柱)—负压:295Pa (30毫米水柱)

D级:有客户选用压力较高正压可做到100000pa(10000毫米水柱)

全天候呼吸阀原理:呼吸阀的原理是利用正负阀片的重量来控制储罐的正负吸入压力。如果油箱中的介质压力在呼吸阀的控制工作压力范围内,则呼吸阀将无法维持油箱的气密性。当向罐中添加介质时,罐中气体空间顶部的压力升高以达到呼吸;当阀在正压下运行时,压力阀打开,气体从呼吸的呼气出口逸出,罐中的压力不会持续升高。介质从储罐中抽出,储罐上方气体空间中的压力下降,到达呼吸阀。在负压下运行时,油箱外部的空气会打开呼吸阀的负压阀盘,并且顶部会打开。通过允许外部空气进入储气罐,储气罐内的压力将不会继续下降,并且储气罐内外的气压将得到平衡。为了保护储罐的安全装置。

全天候呼吸阀安装,维护和主要事项:

全天候呼吸阀具有更高的储气罐气源,以减少物料蒸发损失,并提供通向呼吸阀的更顺畅,更直接和更大的通道,必须安装在该位置。通常,对于立式油箱,呼吸阀应放置在尽可能靠近油箱顶部中央上板的位置。对于在罐顶部需要绝缘层的储罐,可以将其安装在附近。梯子的立场。在出厂时,我们在法兰表面增加了防尘保护罩,安装时有必要拆除防尘保护罩。装卸时,呼吸阀必须垂直指向,而不是上下颠倒或水平指向。如果需要安装两个呼吸阀,则应将其相对于罐顶中心对称放置。

全天候呼吸阀的注意事项:

1、先打开顶盖固定螺栓,将顶盖垂直提起至一定高度,取出呼气阀和吸气阀,并将阀表面清洁,检查是否。..可以用棉线擦去油渍。然后检查呼气和吸气阀座,清理原始阀盘,对准导杆并拧紧顶盖。

2、为了检查和清洁呼吸阀,首先松开蒸汽和冷凝水连接的法兰,方法相同。

3、如果在检查过程中发现阀盘上有腐蚀,应将其丢弃并更换。

4、定期检查,通常每3个月至6个月检查一次,如果通过认证,则在使用2年后,必须卸下呼吸阀并进行呼吸恒压测试和密封性能测试。如果不符合要求,则说明已完成。如果调整困难,请与正禾联系以寻求解决方案。
