储罐呼吸阀是一种什么样的阀门?

发布日期:[2020-06-05]     点击率:

常压、低压储罐是流程工业中常见的设备。常压、低压储罐在使用过程中经常会由于储罐内液面的改变、或者外界温度的变化等原因,导致储罐内气体膨胀或收缩,储罐内气相的压力也随之波动,这个过程中称之为大小呼吸,或造成管内物料从呼吸阀逸散至大气中,即形成了VOCs的无组织排放!气体压力的波动极易使储罐出现超压或真空的情况,严重时会造成储罐超压鼓罐或低压瘪罐。下面我们来介绍一下呼吸阀,这对治理罐区VOCs大小呼吸的逸散有所帮助,特别是罐顶VOCs逸散气收集时,相关安全配件的改造十分重要!

为了防止储罐出现超压或负压等失稳状态,工艺设计中通常采用在罐顶安装呼吸阀的方式来维持储罐气压平衡,确保储罐在超压或真空时免遭破坏,保护储罐安全,并且减少储罐内物料的挥发和损耗,对安全和环保均起到一定的促进作用。

呼吸阀原理

呼吸阀的内部结构实质上是由一个压力阀盘(即呼气阀)和一个真空阀盘(即吸气阀)组合而成的,压力阀盘和真空阀盘既可并排布置,也可重叠布置。其工作原理:当储罐压力和大气压力相等时,压力阀和真空阀的阀盘和阀座紧密配合,阀座边上密封结构有“吸附”效应,使阀座严密不漏。当压力或真空度增加时,阀盘开始开启,由于在阀座边上仍存在着“吸附”效应,所以仍能保持良好的密封。

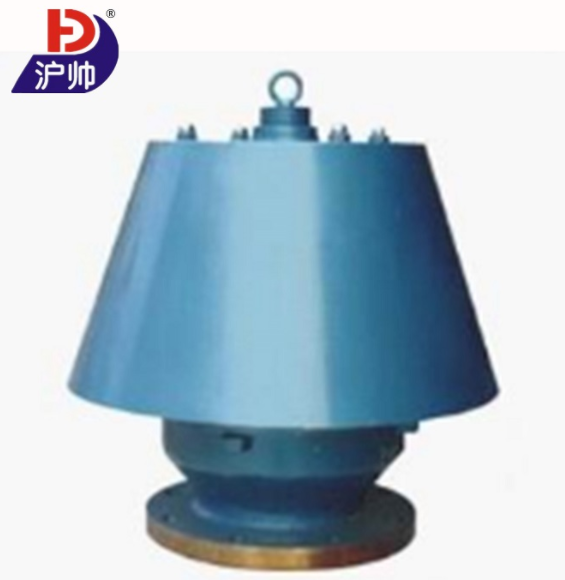

FAHF型储罐呼吸阀

当罐内压力升高到定压值时,将压力阀打开,罐内气体通过呼气阀(即压力阀)侧排入外界大气中,此时真空阀由于受到罐内正压作用处于关闭状态。反之,当罐内压力下降到一定真空度时,真空阀由于大气压的正压作用而打开,外界的气体通过吸气阀(即真空阀)侧进人罐内,此时压力阀处于关闭状态。在任何时候,压力阀和真空阀不能同时处于打开的状态。当罐内压力或真空度降到正常操作压力状态时,压力阀和真空阀处于关闭状态,停止呼气或吸气过程。

呼吸阀在正常状态下起密封作用,只有在下列条件下呼吸阀才开始工作":

1、储罐向外输出物料时,呼吸阀即开始向罐内吸人空气或氮气。

2、向储罐内灌装物料时,呼吸阀即开始将罐内气体向罐外呼出。

3、由于气候变化等原因引起罐内物料蒸汽压增高或降低,呼吸阀则呼出蒸汽或吸人空气或氮气(通常称热效应)。

4、发生火灾时,储罐因呼出气体受热引起罐内液体蒸发量剧增,呼吸阀便开始向罐外呼出,以避免储罐因超压而损坏。

5、在其它工况下,如挥发性液体的加压输送、内外部传热装置化学反应、操作失误等,呼吸阀则相应进行呼出或吸人,以避免储罐因超压或超真空而遭受损坏。
