QZF-89全天候防冻阻火呼吸阀产品概述：
全天候防冻阻火呼吸阀是安装在固定顶罐上的通风装置，起减少油品蒸发损耗，控制储罐压力及阻止外界火焰传入的作用。该阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。该阀具有防冻性能，适用于寒冷地区。
性能及特点：
QZF-89型全天候防冻阻火呼吸阀是安装在固定顶罐上的通风装置，起减少油品蒸发损耗，控制储罐压力及阻止外界火焰传入的作用。 该阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。该阀具有防冻性能，适用于寒冷地区。

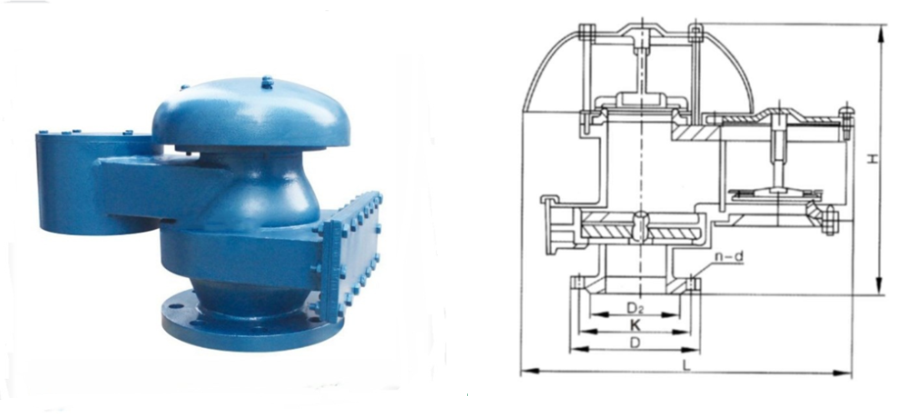

结构图：
主要技术参数：
正压 | 353Pa (36mmH2O), 980.7Pa(100mmH2O) |
负压 | 294.2Pa(36mmH2O) |
阀体材料 | 碳钢WCB、不锈钢304、316、铝合金 |
正压阀盘材料 | 不锈钢304、316、铝合金 |
负压阀盘材料 | 不锈钢304、316、四氟PTFE |
环境温度 ℃ | -30~60 |
国标法兰连接外形尺寸： GB、JB
规格 | 安装尺寸（mm） | ||||
D1 | D | L | H | N-d | |
DN50 | Ø110 | Ø140 | 362 | 360 | 4×14 |
DN80 | Ø170 | Ø185 | 513 | 445 | 4×18 |
DN100 | Ø170 | Ø205 | 513 | 445 | 4×16 |
DN150 | Ø225 | Ø260 | 640 | 610 | 8×18 |
DN200 | Ø280 | Ø315 | 770 | 700 | 8×18 |
DN250 | Ø335 | Ø370 | 918 | 828 | 12×18 |
DN300 | Ø395 | Ø435 | 1050 | 910 | 12×23 |
美标法兰连接尺寸：ANSI、API、ASME 可供JIS标准
| 规格 | 安装尺寸（mm） | ||||
D1 | D | L | H | N-d | |
2" | 120.5 | 152 | 362 | 360 | 4×14 |
3" | 152.5 | 190 | 513 | 445 | 4×18 |
4" | 190.5 | 229 | 513 | 445 | 4×16 |
6" | 241.5 | 254 | 640 | 610 | 8×18 |
8" | 298.5 | 343 | 770 | 700 | 8×18 |
10" | 362 | 406 | 918 | 828 | 12×18 |
12" | 483 | 432 | 1050 | 910 | 12×23 |
订货须知：
订货时请注明：产品名称、公称通径、压力等级、材质、法兰标准、操作压力等详细参数。以上产品尺寸为常规通用型号，如需其他规格尺寸、非标产品设计图纸和详细参数、或使用的场合非常重要的环境比较复杂时、请于我公司联系，由我们的专家为您审核把关,竭诚为您服务。
